Convertitore in rete NMEA 2000 [pag. 3]

AGGIORNAMENTO DI DOMENICA 10 APRILE 2016 ORE 10:38

piccolo passo avanti,adesso il contagiri GPS e icon-pro parlano tutti e 2 la stessa lingua che fortunatamente è anche la lingua del motore,quindi RPM sincronizzati
l'indicatore livello carburante adesso compare perchè è stato impostato da me e non a c***o come prima,è da tarare bene dovrebbe esserci 2/4 di serbatoio e più non metà,l'icon-pro non mi segna il quantitativo di carburante devo capire perchè,stesso discorso vale per il trim,esegua la procedura di taratura ma non va bene,o segna trim giu o su o nulla non mi da le scale intermedie,risolveremo pure questa

Da cosa dipendeva la caduta della comunicazione?

purtroppo la caduta di comunicazione resta,non so cosa fare sarà un problema elettrico???
io ho messo i positivi tutti insieme cosi come i negativi e gli schermi,poi ho separato e messo alimentazione della rete per conto suo cosi come negativo e schermi,nulla x ora

Il trim mi sta facendo impazzire non va ne nel GPS che nell'icon-pro

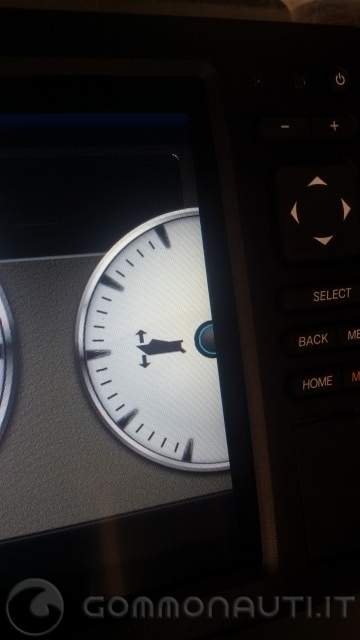

questo è l'icona del trim o sbaglio io????

non ne esco cavolo non compare la lancetta che segna che è collegato,nulla

il sensore funziona

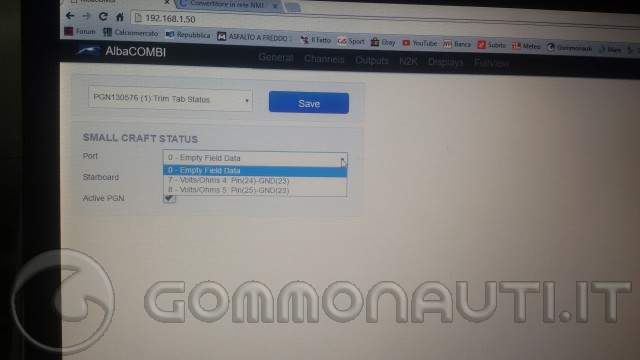

questa è la schermata dove dovrei configurarlo

io seleziono l'opzione 7 perchè i cavi sensore e gnd sono collegati li,salvo ma nulla la lancetta del trim non compare

Scusa, ma lo leggi sempre attraverso l'albicom? Quindi è cablato sul convertitore?
Se si, che colore è il filo che hai portato al convertitore?
Intendo il filo del cablaggio del motore.
Ciao

si si tutti i segnali ANALOGICI li faccio passare per l'albacombi cosi li posso immettere in rete e li legge sia il GPS che l'icon-pro
il trim poteri farlo leggere al'icon tramite segnale analogico ma cosi non lo leggerebbe il GPS,inoltre settandolo cosi ed eseguendo la procedura di configurazione dell'icon-pro,non va bene lo stesso,mi da i punti di max e min ma non i punti intermedi tipo trim a 0 o più su o più giu

Scusami, ma non mi hai risposto.
La domanda è: di che colore è il filo del senaore del trim interno al motore sul quale ti sei collegato per riportare il segnale nel convertitore?

Tu che collegamento hai eseguito per il trim?

Tempo di accendere il PC e vedo lo schema.

Ciao.

I colore del sensore non li ricordo

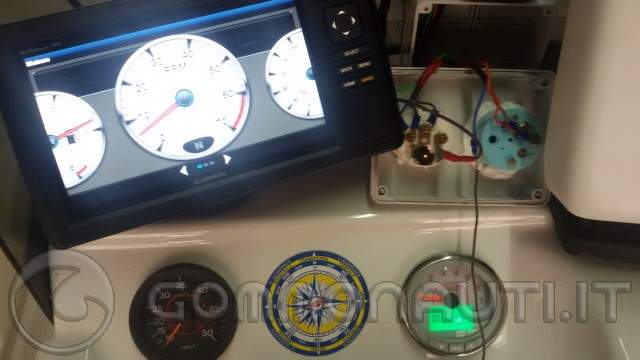

Ho preso i segnali dallo strumento analogico classico che ho sul cruscotto
Segnale positivo e negativo
Io ho collegato
Negativo al punto gnd e il segnale al Pin indicato ed eseguito la taratura

Ciao Medoro,
allora, vediamo un po.

Dietro all'indicatore analogico del trim c'è il morsetto S, sul quale dovrebbe arrivare il cavo bianco con strisce colore beige.
Prendi un multimetro digitale, lo metti in Volt per corrente continua e misuri la tensione fra il morsetto S e il cavo nero, sia con motore tutto alzato che tutto basso.
Segna i valori.
Senza staccare lo strumento analogico, prendi un filo, lo colleghi al morsetto S e lo porti all'ingresso 9, pin 31 dell'albacombi, mentre il filo nero al morsetto GND, pin 32 dell'albacombi.

Poi segui il paragrafo 4.2.3 del manuale, selezionando l'ingresso 9 e Engine tilt.
Gli altri parametri vengono di conseguenza alle misure che ti ho descritto sopra.

Fammi sapere.
Ciao

Ad essere sincero ho pensato anche io ad usare un uscita in volts piuttosto che una in ohm,ma sapendo che il sensore era resistivo ho pensato fosse una c*****a poi mi vedo che anche l'albacombi mi indirizza su quella strada ho desistito.
Dopo provo di sicuro
Grazie per la dritta
Se riesco credo di chiudere così non vado ad impergolarmi con altri sensori(non è vero so già che lo farò )imposto gli allarmi e via se il tempo lo permette prova in mare.
Ultima cosa
Il segnale della marcia da dove lo dovrei prendere?
