Collegamento [MNEA 0183] VHF Cobra MRF57BE con GPS Nav-Station M7C

Finito l'impianto elettrico della consolle mi rimane da collegare VHF e GPS con rete MNEA 0183...

Questi....

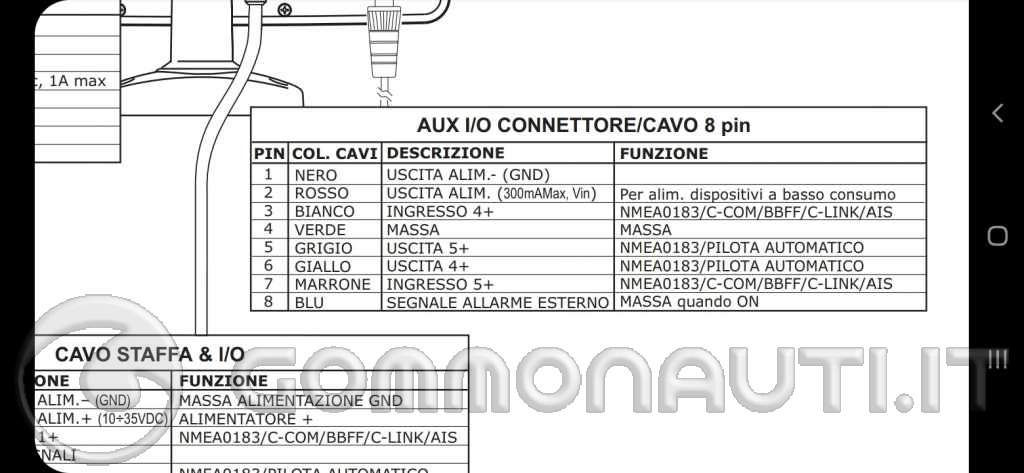

Istruzioni NAV STATION...

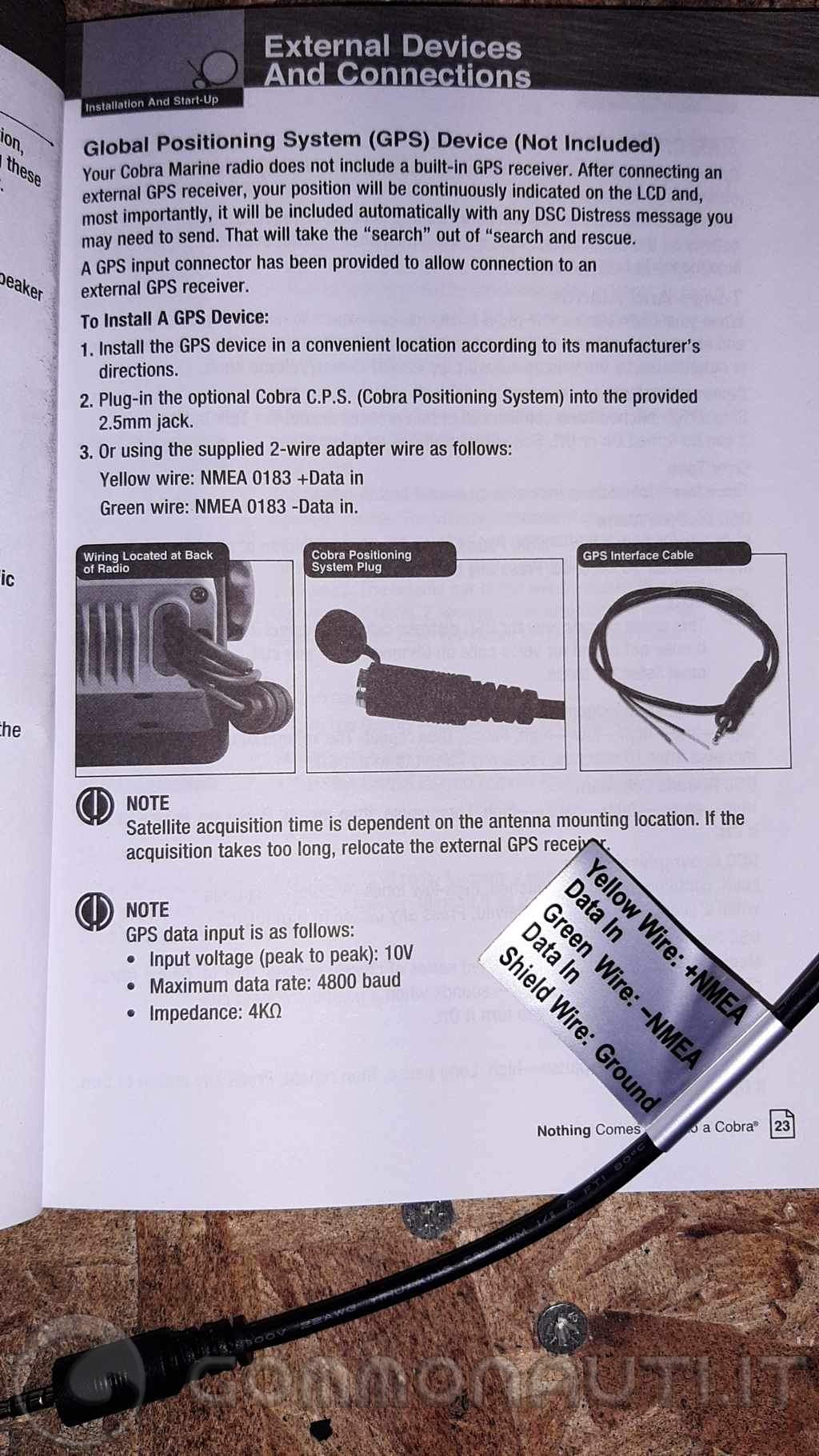

Istruzioni COBRA vhf...

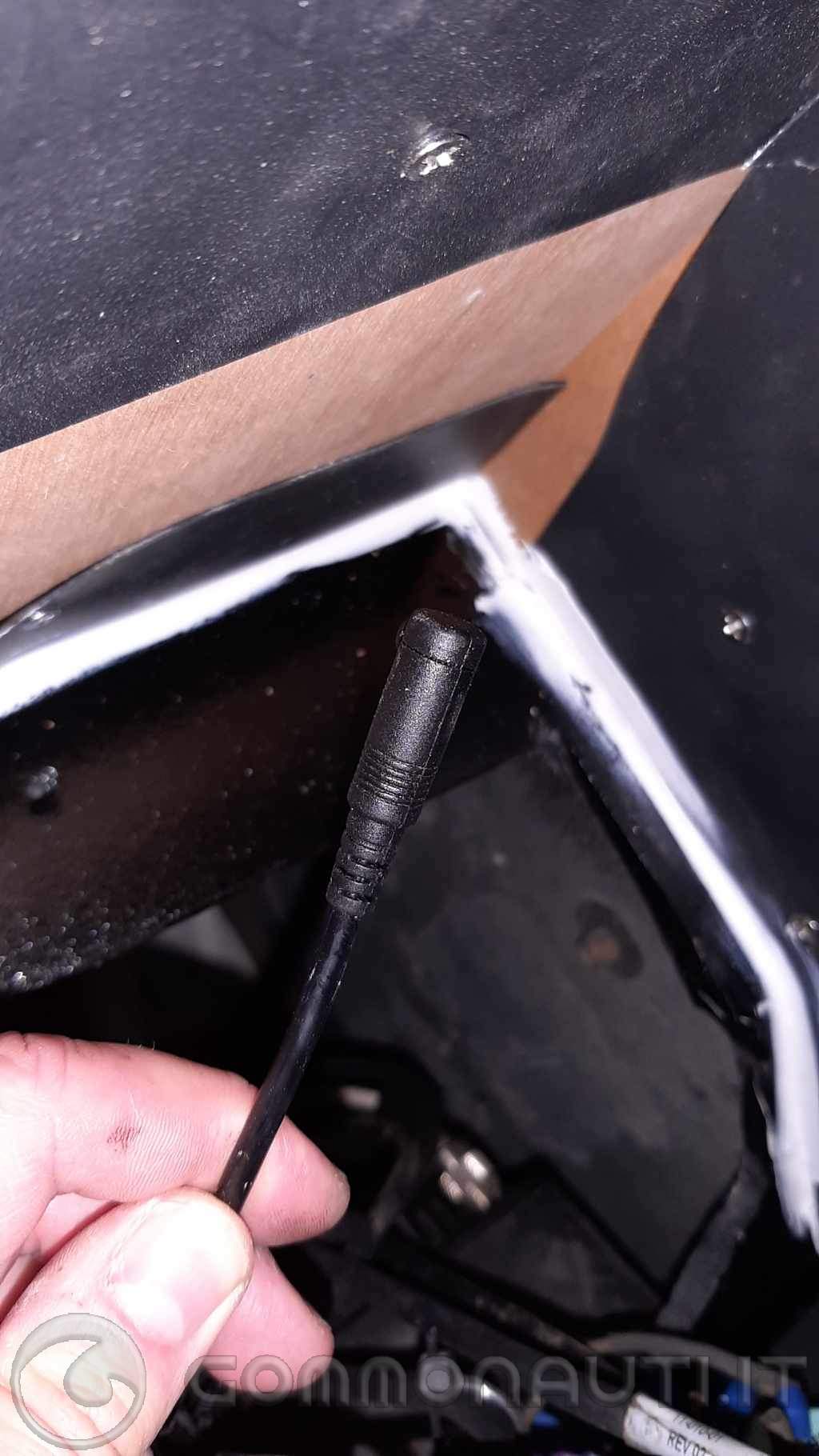

sul vhf ho come accessorio lo spinotto della foto precedente che andrebbe collegato qui...

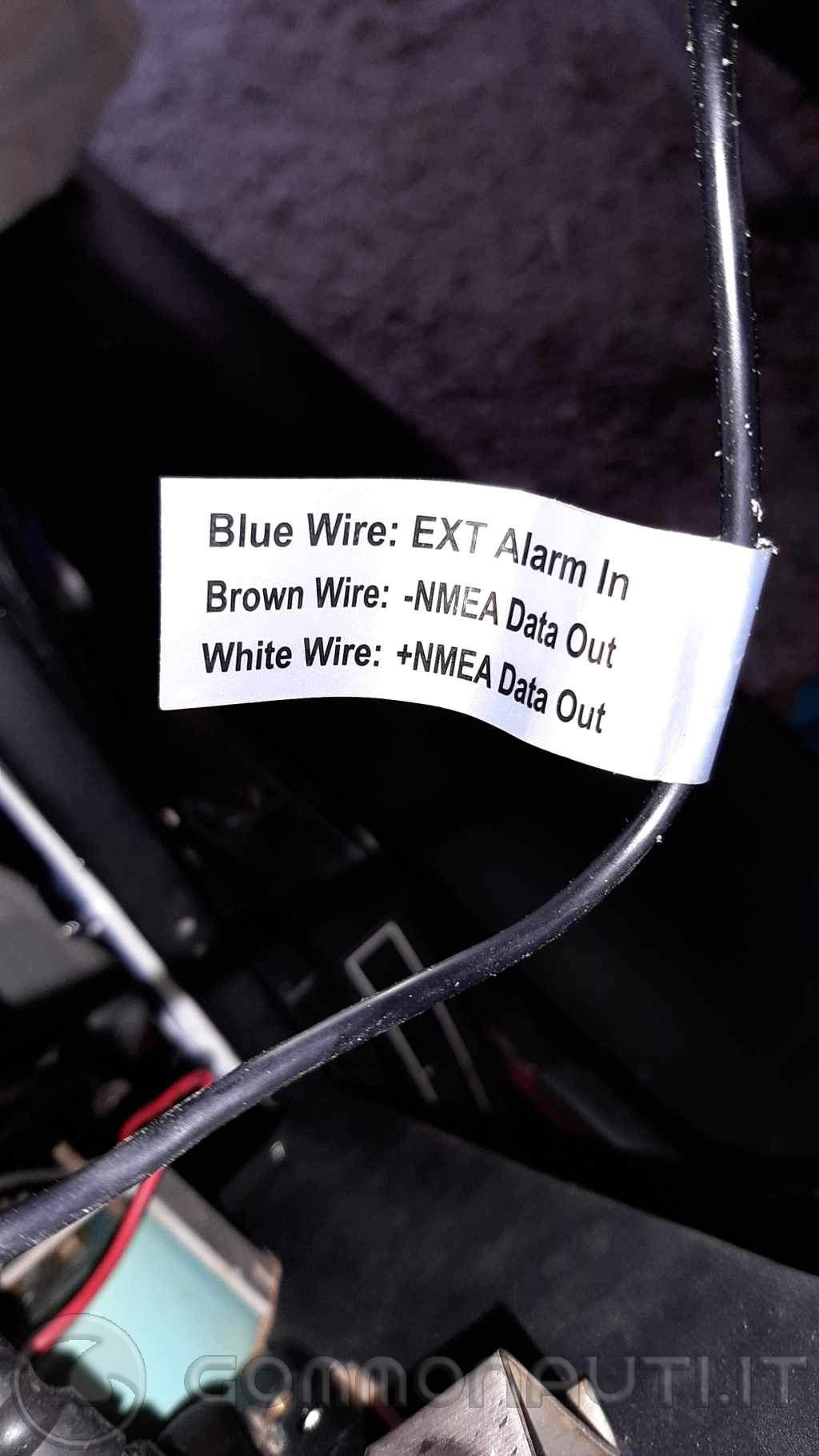

inoltre su un cavetto ho questa etichetta...

ora, prima di dare fuoco a tutto, qualcuno mi può indicare come collegarli?

Grigio o giallo (a seconda di come deve uscire la tensione sul VHF) del nav con il giallo del VHF . (Io userei giallo con giallo prima...)
Il verde del nav col verde del VHF .
Così sul VHF avrai i dati di posizione, ma attento perché non tutti i GPS sono digeriti dal VHF cobra...

Perfetto, domani ci provo.....

Se il cobra non digerisce il nav-station posso collegare il garmin 521S.....

I cavi sarebbe meglio saldarli o basta serrarli con un mammut o morsetto capocorda?

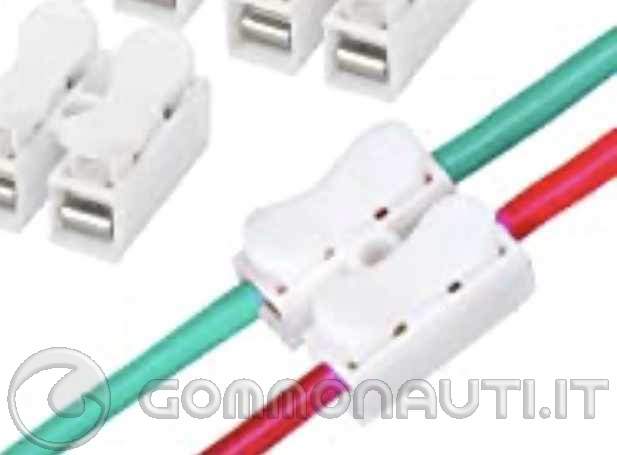

Io ti consiglio una piccola morsettiera di quelle a molla così se modifichi qualche strumento in un attimo stacchi tutto. Tipo così:

Se invece non prevedi modifiche o aggiunte vai di saldatura e guaina termorestringente...

Oltre a quei collegamenti devo collegare anche le due masse?

Le colleghi già facendo come ti ho indicato: sono il cavo verde del nav e quello verde del cobra... poi è chiaro che i due apparecchi avranno l’alimentazione classica a 12 V dove tu collegherai il + e il - che proviene e va alla batteria ai due strumenti... ma questo lo davo per scontato...

Domani ci lavoro....

Grazie

Provato, nessun risultato.....

Immaginavo. Credo che il cobra abbia bisogno di tensione più alta... prova con il garmin... io ho dovuto prendere la antennina GPS apposita perché col mio geonav niente da fare... a meraviglia invece andava il navman di un amico...

Nelle istruzioni del cobra è sritto chiaramente che accetta livelli da 10V picco/picco (oltre agli altri parametri dello standard di comunicazione da rispettare sulle impostazioni delle porte).

Il GPS con quanto esce e che parametri ha?
