Collegamento NMEA Garmin 720 con VHF cobra 75

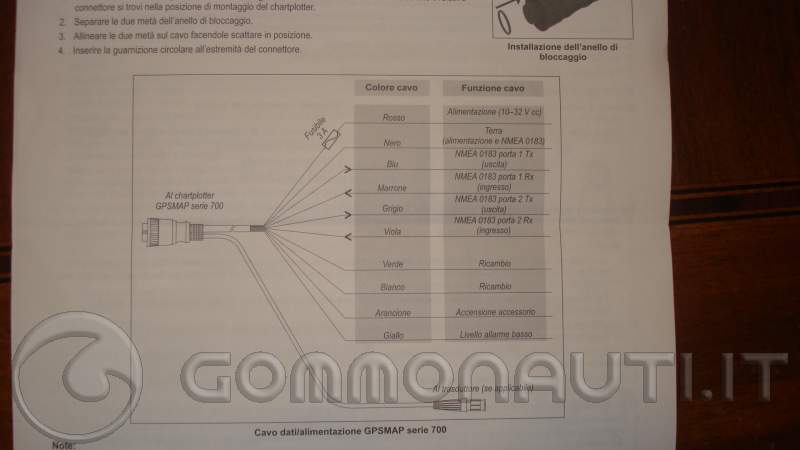

Questo e' lo schema del mio GPS Garmin 720, mentre il VHF e' il cobra 75 .
Dal vhf esce due fili rosso /nero ...positivo e negativo .....ma nello schema si parla di entrata e uscita ...
NMEA0183 porta uno marrone blu ...entrata RX.../uscita TX..........
NMEA0183 porta due viola ..grigio .. entrata RX../uscita .......TX
Gli altri colori dall'alto
rosso alimentazione
nero .terra (alimentazione e NMEA)
poi le porte ...sotto
verde ricambio
bianco ricambio .......Ma cosa e' questo ricambio ?
arancio Accensione accessorio
giallo livello allarme basso ..........( credo per lo scandaglio )
Evidentemente i colori non sono uguali per tutte le case ...
Chi mi da' una mano ?

Provo a risponderti a logica:

se il tuo VHF ha due cavi per connettersi al GPS e supporta i messaggi NMEA 0183 allora dovrai collegare il nero (GND) con il nero della radio e il blu (o al limite il grigio) al rosso del VHF in modo che i messaggi transitino dal GPS verso la radio.
Facci sapere se hai mandato tutto in fumo .


ciao

chewbacca ha scritto:

Provo a risponderti a logica:

se il tuo VHF ha due cavi per connettersi al GPS e supporta i messaggi NMEA 0183 allora dovrai collegare il nero (GND) con il nero della radio e il blu (o al limite il grigio) al rosso del VHF in modo che i messaggi transitino dal GPS verso la radio.
Facci sapere se hai mandato tutto in fumo .


ciao

scusate , io ho il pol mar shark che ha sia quel cavetto che posta rolando nel primo messaggio (jack con rosso e nero ) e sia quello rotondo con 7 o 8 fili con attacco rotondo che si vede nei manuali del GPS.
nelle mie istruzioni c'è scritto che quel cavetto con rosso e nero e il jack va usato per il collegamento dell'altoparlante esterno , mentre per il collegamento nmea bisogna usare lo spinotto con tutti quei fili dei quali se ne collegano solo 4 +, -, mnea in, nmea out o qualcosa del genere..... rolandquale hai usato tu ?

grazie

Scusate ma... il titolo del topic è: cobra marine 75 eu collegamento nmea GPS

Se dovete parlare di altri apparecchi aprite nuovi topic.

Grazie.

chiedo scusa

Ieri ho mandato una Mail alla Garmin dal sito per il mio problema ....

A distanza di 24 ore mi hanno gia' risposto .....
Gentile Cliente,
La ringraziamo per aver contattato il Technical Support di Garmin.
Deve collegare in questo modo: alimentare con il filo rosso e nero il 720.
Dovrà poi collegare il filo Blu del 720 con il filo di ricezione dati del suo VHF.
Per maggiori informazioni la invito a rivolgersi presso il suo rivenditori GPS Garmin per la Nautica o ad un installatore autorizzato.
Trova glio indirizzi,a anche dei Marine Service, collegandosi al seguente link: . https://www.garmin.it/rivenditori.htm

Resto a sua disposizione per eventuali chiarimenti e nel frattempo le porgo i miei più

Cordiali Saluti,

Francesco S

Customer Care

Strada 8, Palazzo L

20089 Milanofiori – Rozzano (MI) - Italy

T +39 xxxxxxxxxxx - F +39 xxxxxxxxxxxxxxx

www.garmin.it

Grandiiiiiiiiiiiiii.................

E grande anche il nostro " Superchewbacca"

Rispolvero questo topic per collegare il VHF Cobra 75 al GPS 521 garmin

Scusate ma riepilogo e ditemi se sbaglio:
Utilizzando il cavo in dotazione del VHF con jack da inserire nel VHF e uscita di due fli rosso e nero i collegamenti sono i seguenti:

Nero VHF con Nero GPS
Rosso VHF con Blu GPS
