Manutenzione generale fuoribordo yamaha f 115 aet 4 tempi
Scritto da: isla

Manutenzione generale yamaha f 115 aet 4 tempi

Questi sono alcuni consigli che personalmente ritengo fondamentali per salvaguardare il vostro motore.
Il motore in oggetto è un yamaha f 115 aet 4 tempi.

Foto 1: tappo scarico olio piede

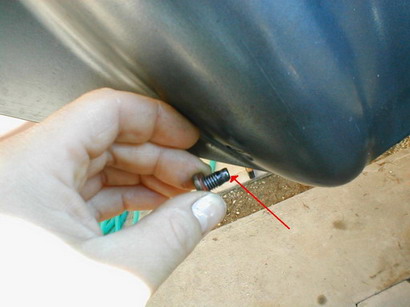

Foto 1: tappo scarico olio piede.

Quando sostituite l’olio del piede fate molta attenzione al tappo in quanto alla sua estremità è posta una piccola calamita la quale attira verso di sè le finissime particelle di metallo che si formano normalmente durante l’uso del motore, attenzione però: esaminatele scrupolosamente, particelle più grossolane di metallo ben visibili a occhio sono i primi sintomi di grosse avarie future!

Foto 3: griglia presa mare di raffreddamento motore.

Controllatela sempre, non solo in occasione di rimessaggio, deve essere sempre ben pulita e non deve presentare rotture. Qualche corpo estraneo potrebbe essere risucchiato dalla pompa con probabile rottura della stessa. Se il piede viene lasciato immerso per tutta l’estate smontate la griglia, nel suo interno è possibile che si sia formato del corallino quindi pulire molto accuratamente.

Foto 3: griglia presa mare di raffreddamento motoreFoto 4: anodo sacrificale (zinco)

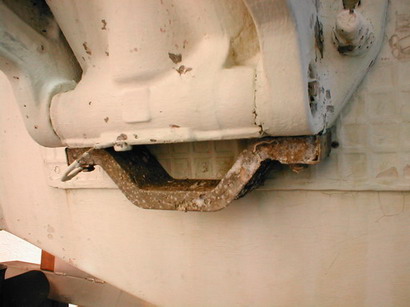

Foto 4: anodo sacrificale (zinco)

Controllatelo sempre anche a metà stagione, se molto corroso sostituitelo.
n.b.fate attenzione a non verniciarlo mai, il suo effetto andrebbe annullato.

Foto 5: sistema trim

Verificate sempre le tenute evidenziate in rosso, ogni tanto una bella spruzzatina di lubrificante non fa mai male. Controllate se ci sono perdite d’olio.

Foto 5: sistema trimFoto 7: correttore d’assetto–anodo sacrificale

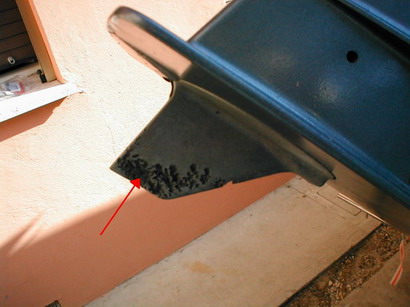

Foto 7: correttore d’assetto–anodo sacrificale.

In questo punto puo’ essere che le correnti galvaniche risultino maggiori con conseguente corrosione della pinna. Arrivata a questo punto d’usura è bene sostituirla.

Foto 8: sensore d’allarme alta temperatura acqua motore.

Questo sensore rileva la temperatura dell’acqua in uscita del motore, è una termoresistenza , ovvero al variare della temperatura varia il valore di resistenza. Questo sensore puo’ essere semplicemente by-passato con una banale resistenza da 2.50 KOhm reperibile in qualsiasi negozio di elettronica. Attenzione pero’: da usarsi solo in caso di reale emergenza!! Senza questo si rischia di recare notevoli danni al motore. Eliminare eventuali tracce di ossido.

Foto 8: sensore d’allarme alta temperatura acqua motore
Foto 21: anodi a protezione del motore interno

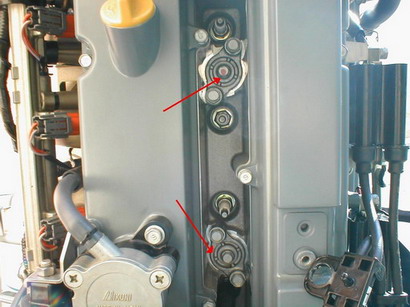

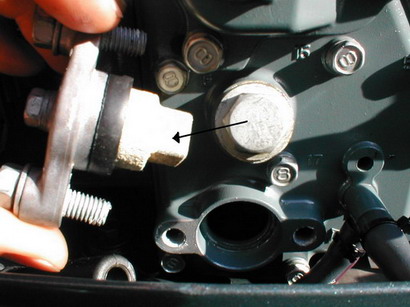

Foto 10 e 21: anodi a protezione del motore interno.

Questi piccoli zinchi servono a proteggere il circuito interno di raffreddamento del motore. Ce ne sono 3: 2 fra le candele e 1 in fondo alla piastra di scarico. Vanno controllati annualmente, basta immergerli nell’anticalcare e ritornano muovi, se molto corrosi sostituirli.

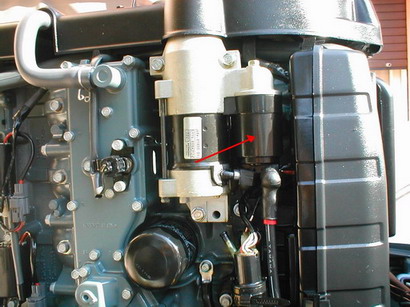

Foto 11: motorino d’avviamento.

Capita a volte che al momento dell’avviamento del motore non dia segni di vita, un banalissimo ma efficace rimedio è quello dare piccoli colpi al magnete evidenziato in rosso. Se siete fortunati riparte, al rientro smontatelo e fatelo revisionare!

Foto 11: motorino d’avviamentoFoto 12: prepompa benzina
Foto 13: prepompa benzina

Foto 12 e 13: prepompa benzina.

Smontatela e verificate la sua assoluta pulizia. Pulirla con un getto d’aria compresa. Fate molta attenzione alla membrana evidenziata in rosso, non deve presentare nessun segno d’usura: piccole crepe nella gomma sono i primi sintomi di rottura.

Foto 14: filtro benzina.

è di dimensioni piccolissime anche perchè si spera di avere un prefiltro e un decantatore a monte. Sostituitelo annualmente e fate molta attenzione all’o-ring che è evidenziato in giallo: ingrassatelo sempre prima di rimontare il tutto.

Foto 14: filtro benzinaFoto 15: drenaggio acqua pompa benzina
Foto 16: drenaggio acqua pompa benzina

Foto 15 e 16: drenaggio acqua pompa benzina.

Questa piccola vite serve a drenare l’eventuale acqua depositata nel separatore della pompa principale della benzina. è d’obbligo ogni tanto svitarla di qualche giro, l’eventuale acqua esce senza particolari difficoltà. Fate attenzione a non svitarla del tutto,se vi cade pregate un santo per riavvitarla!

Foto 17: sensore pressione olio.

Questo sensore rileva la pressione dell’olio motore, l’unico modo per by passarlo è quello di collegare il suo cavo direttamente a massa. In condizioni normali (motore spento) il contatto è normalmente chiuso, si riapre ad una presione inferiore a 1,5 bar e da allarme.

Foto 17: sensore pressione olioFoto 18: cinghia distribuzione

Foto 18: cinghia distribuzione.

Chi non è pratico è bene che la guardi soltanto!! Controllate periodicamente la flessione della cinghia. Premete con un dito la cinghia al centro fra le puleggie: la sua flessione non deve essere superiore a 10 mm.se si supera il valore ritensionare tramite il galoppino evidenziato in giallo. Prima di riaccendere il motore verificate sempre se i riferimenti di fasatura corripondono facendo girare il motore a mano.

Foto 19 e 20: termostato.

Qui è collocato il termostato, ogni anno smontarlo e immergerlo nell’anticalcare per eliminare le incrostazioni. Verificate il suo funzionamento: immergetelo in acqua calda e da 50 a 60 gradi la sua apertura sarà totale. Tolto il termostato avete in bella vista l’interno del circuito di raffreddamento, avrete così un’idea della sisuazione incrostazioni. Come vedete a 370 ore di funzionamento e lavaggi fequenti non c’è nessuna traccia di depositi.

Foto 19: termostato
Foto 20: termostatoFoto 23: punti di lubrificazione
Foto 24: punti di lubrificazione

Foto 23 e 24: punti di lubrificazione.

Questi punti d’ingrassaggio sono fondamentali ma purtroppo dimenticati da tanti. Oltre ad ingrassarli in occasione di rimessaggio è bene ripetere l’operazione mensilmente in quanto è proprio durante l’estate che lavando l’imbarcazione e il motore l’acqua penetra più volte in queste zone andando a discapito della buona mobilità di tutti i movimenti del fuoribordo.

Foto 25: mozzo elica.

Guardate accuratamente il primo paraolio evidenziato in rosso, la sua sede è soggetta ad ossidare, leggeri rigonfiamenti fra la gomma e la sede sono i primi sintomi: sostituirlo al più presto possibile. Come vedete questo è già da sostituire.

Foto 25: mozzo elica  N.b. usate sempre utensili adatti ad ogni situazione,eviterete di rovinare qualche particolare e soprattutto eviterete di farvi male!è bene sostituire sempre le eventuali guarnizioni,o-ring che vengono smontate.
Quando riavvitate una qualsiasi vite,ingrassatela sempre,sarete sicuri che non ossiderà mai!By Isla
