Mercury f40 efi elpt - vessel view.

Buongiorno,
Sul gommone di un amico c'è montato un Mercury 40 elpt e poi ha acquistato il multifunzione 703 con il vesselview.

Il problema è che il 703 non vede i dati motore.

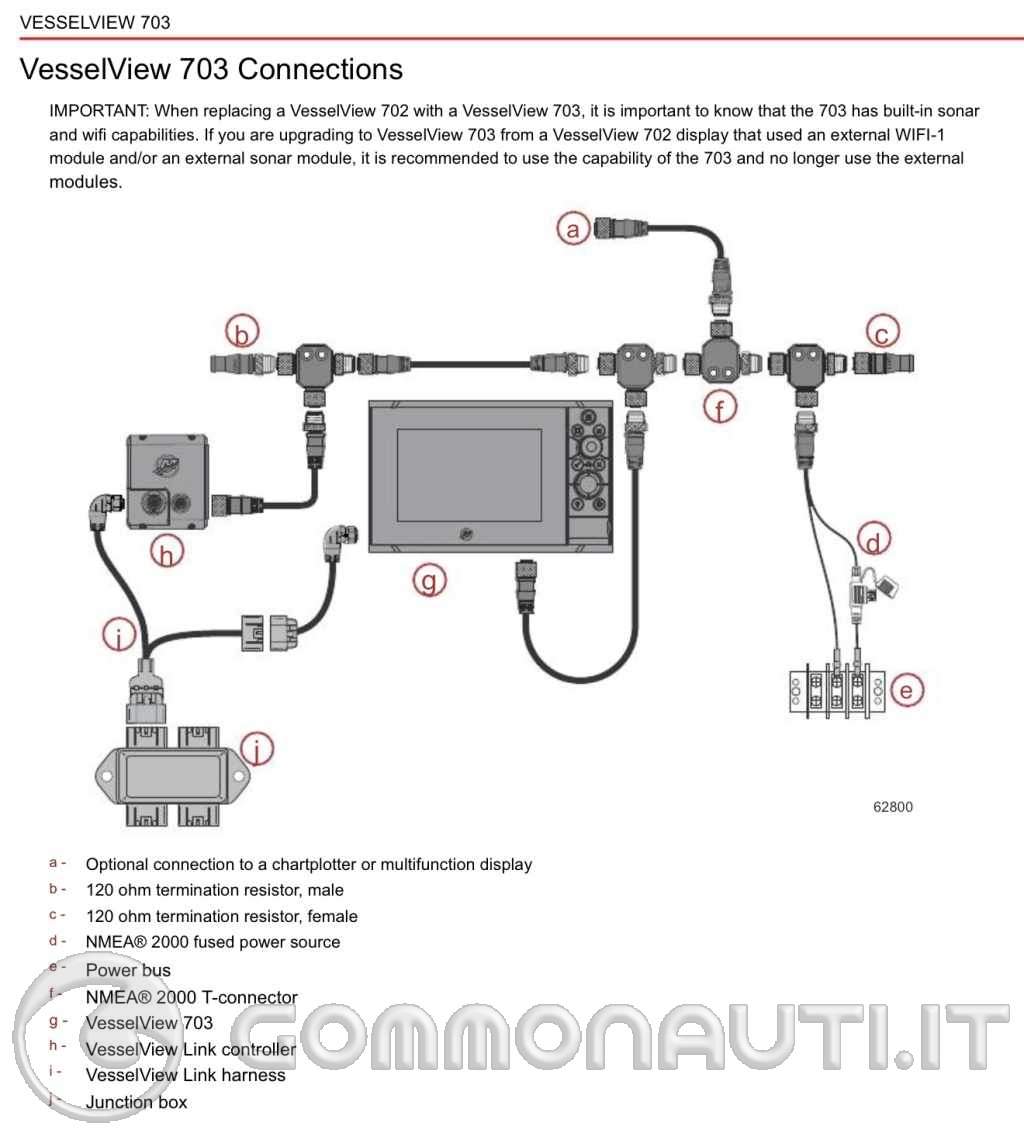

Le connessioni sono così fatte, dal motore parte la treccia che va alla junction box, alla junction box c'è un cavo che collega i due strumenti analogici (contagiri e serbatoio).
sempre alla junction box è collegato il vessel view e con un altro cavo il 703.

Poi la rete nmea con alimentazione, un cavo al vesselview e un altro cavo al 703

Il 703 vede il vesselview abilitando le feature mercury, però il motore non da nessun dato, nemmeno la tensione batteria e mostra un "errore di connessione".

Non c'è altro.
Non conoscendo i motori mercury nella loro elettronica, mi viene il dubbio che manchi qualche componente. Sotto calandra c'è uno spinotto a dieci pin con un tappo nella parte a pruavia ma credo che sia quello per la diagnosi.

qualcuno può aiutarmi?

Nella sezione “download”, se cerchi con la parola chiave “smartcraft”, ho caricato alcuni manuali per i cablaggi dello smartcraft, vedi se trovi quel che ti interessa

Dimenticavo, se sulla junction box c’è qualche porta non utilizzata, dovresti mettere il terminatore con la resistenza (cappuccio giallo da 120 Ohms)

Ciao, innanzitutto grazie della disponibilità.

Avevo già scaricato i manuali per capirci qualche cosa....

Da quello che ho potuto capire il problema è solo il terminatore a questo punto, visto che sul gommone del mio amico non ne vedo installati. Vedo invece solo i cappucci viola.

Anche perchè i collegamenti sono semplici dal motore alla junction, dallo strumento alla junction e dall vesselview alla junction

mawui82 ha scritto:

Vedo invece solo i cappucci viola.

Se il viola è montato sulla JB è solo un coperchio stagno. Se, invece, sono a 2 pin, allora sono anch’essi resistori

Ti riporto la mia esperienza: Quando ho montato il VesselView Link ho provato tutto "a secco" ovvero senza richiudere il pannello porta strumentazione: tutto ok, riconosciuta anche la presenza dell'Active trim.

Richiudo tutto e niente, assenza di connessione.



Provo la barca ed ad un certo momento il sistema si connette, comincia a funzionare correttamente!
Ma non faccio in tempo a rientrare che è di nuovo offline.
Quindi mi è venuto il dubbio potesse essere un falso contatto, per cui ho disconnesso tutto e ricablato ponendo massima attenzione a tutti gli spinotti, sia Smartcraft che Nmea compresi i relativi terminatori.

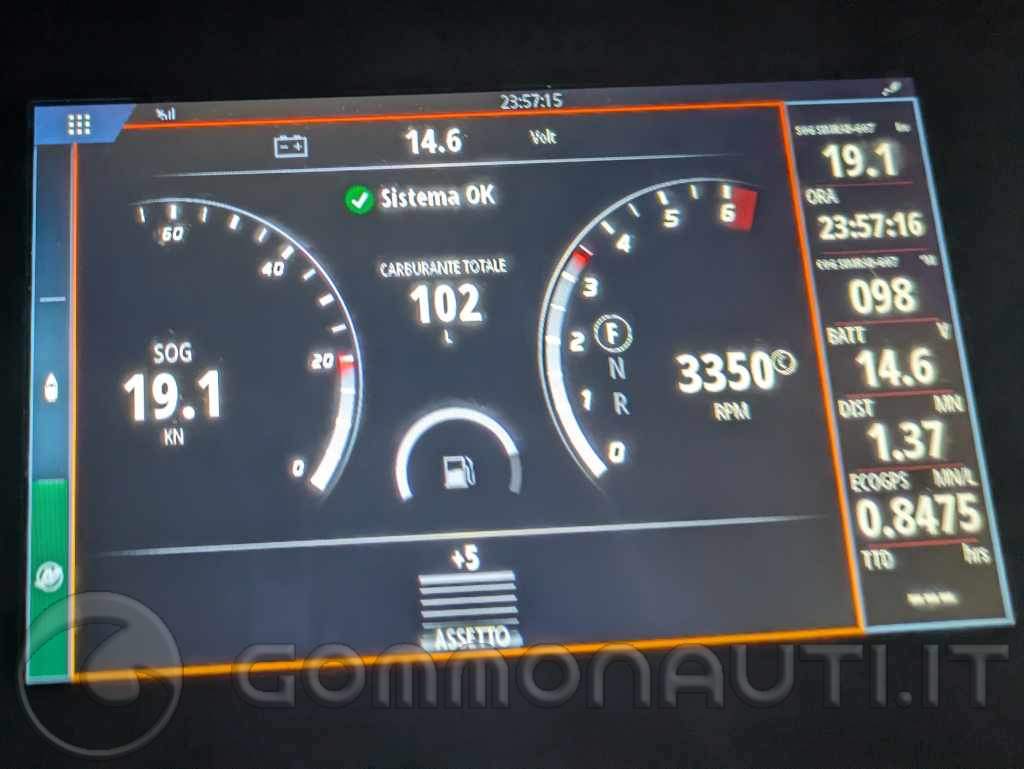

Da lì in poi funziona tutto correttamente.

Ciao A tutti

Proverò a rifare la connessione nuovamente insieme al mio amico, ma le connessioni sembrano essere corrette. Ha preso anche il resistore per la JB, quando arriverà vediamo.

Inoltre, abbiamo preso l'alimentazione della nmea da un positivo sotto chiave. Forse dobbiamo prenderla da un'altra parte?

@Alstare tu hai montato il resistore? puoi dirmi nel dettaglio come hai fatto le connessioni?
