Collegamento NMEA dal bus yamaha [pag. 3]

potresti cortesemente condivire lo schema?

raysugar ha scritto:

connettore furukawa a 4 pin femmina (il connettore che si collega sulla bus bar Yamaha per intenderci).

Pensi che possa andare bene questo ?
https://www.mesconnettori.it/index.cfm/it/connettori/hs/kit-connettore-furukawa-4-vie-pf-s-lock-serie-rfw/

Provo a spiegare meglio cosa ho fatto io.

Motore Yamaha con Yamaha bus bar (command link), comandi meccanici. Rete NMEA non presente. Strumento MFD lowrance hds live.

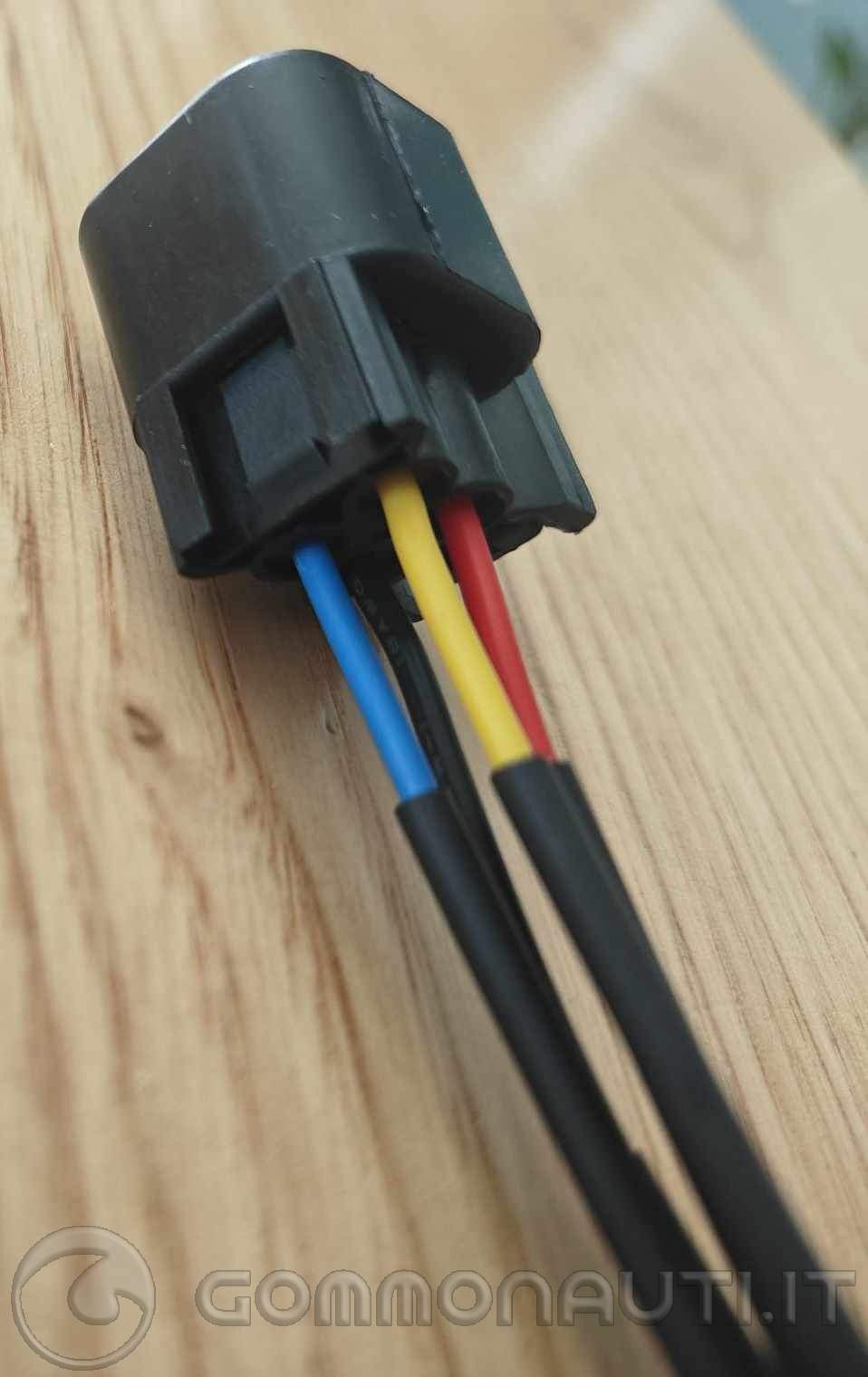

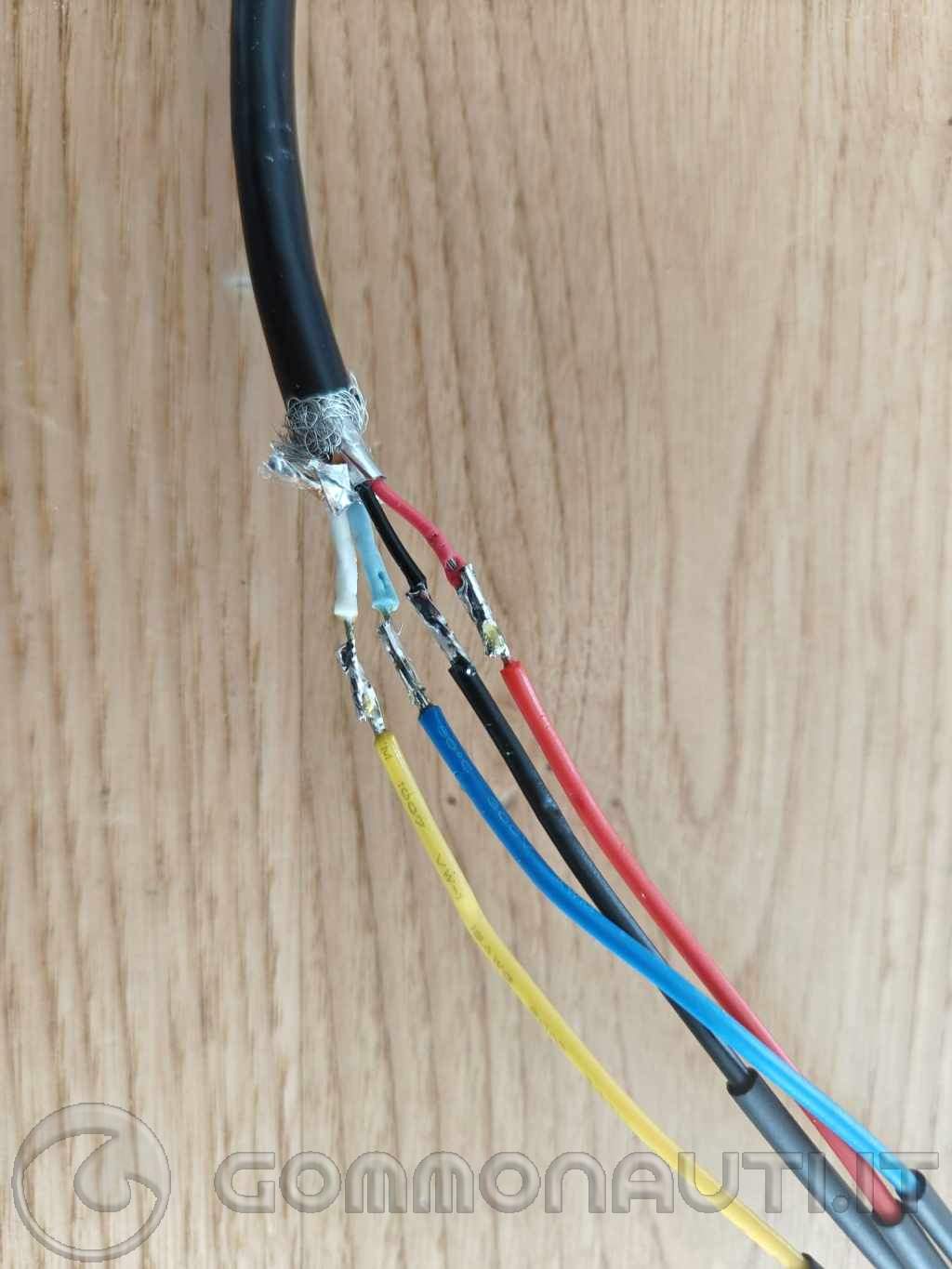

Con un connettore furukawa femmina (quello mostrato nei post precendenti) e uno spezzone di cavo NMEA2000 (uscita femmina per connettersi direttamente sul MFD) , si connettono/saldano i 4 cavi del cavo NMEA 2000 (rosso nero blu/celeste e bianco) con connettore femmina yamaha, le posizioni sono quelle della foto, verificate con i vostri connettori per sicurezza, il mio filo giallo corrisponde alla posizione del bianco.
Connettore yamaha sulla bus bar yamaha e si connette direttamente sulla porta NMEA del MFD. Questo permette di visualizzare i dati consumo giri temperatura. La connessione funziona solo quando il motore è in moto. Non vengono tuttavia visualizzati ad esempio dati di errore motore o conteggio litri comulativo, livello benzina se lo avete, pressione ecc (cosa che sarebbe possibile se si avesse la yamaha gateway ma è un altra questione e un altro prezzo). Ho trovato le foto della connessione che avevo fatto.

Chiarissimo, ti ringrazio.
Ti chiedevo se il connettore che hai usato fosse simile a quello del link che ho mandato qui sopra.
Grazie mille

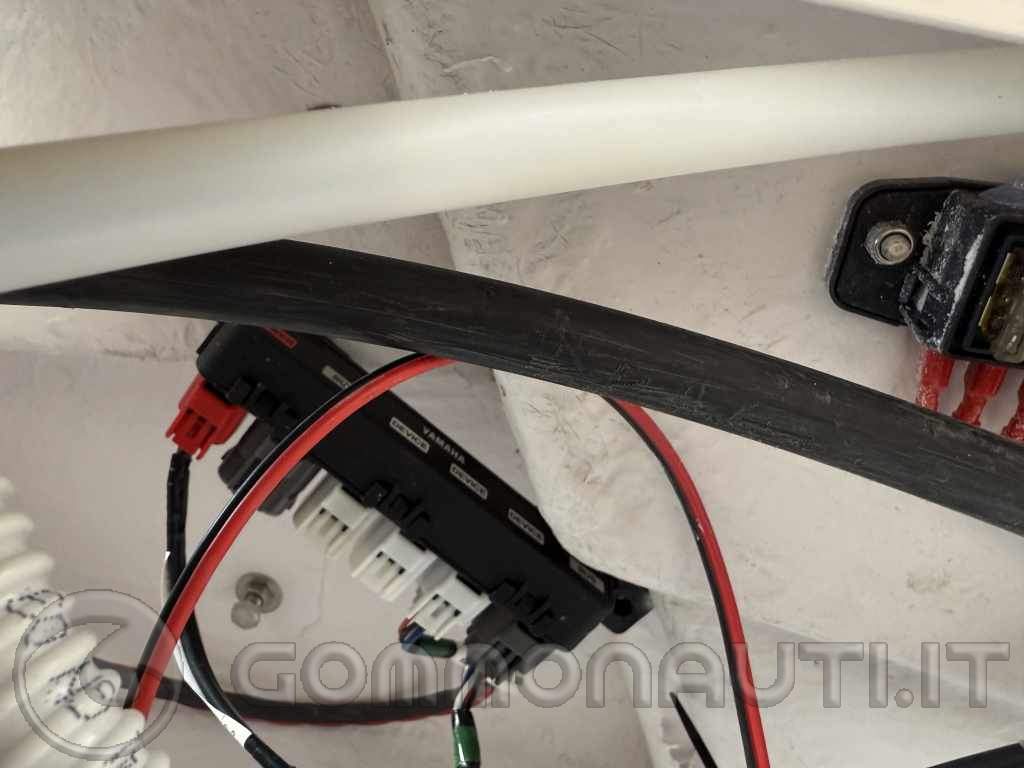

Perfetto penso sia la mia situazione unico dubbio mio io cosa ho di Yamaha ?command link? Vedi foto da lì sotto il timone va allo strumento Yamaha e in quale porta devo connettere ?

Il
Connettore dove lo trovo ?

Altra cosa la posizione dei pin,nn e' facile essere sicuri dalla foto,grazie tante dell'aiuto

aggiungo ma li vendono gia' fatti?

https://www.painestore.it/raymarine_cavo_motori_yamaha_e70242?srsltid=AfmBOorYOM_zR6OQG0MpBwyYCZOni1L5fEVw0F2WvvLfmPZm6kgpvKu_

ad esmepio questo?

Citazione:

Chiarissimo, ti ringrazio.
Ti chiedevo se il connettore che hai usato fosse simile a quello del link che ho mandato qui sopra.
Grazie mille

si è quello il connettore
qwertys da quello che vedo hai un solo strumento yamaha connesso, tu puoi usare uno dei connettori liberi DEVICE per intenderci quelli bianchi.
Per i pin la cosa migliore è vedere i tuoi e fare uguale.
Il command link è quella basetta che hai fotografato.
Hai manetta meccanica o elettronica ?
Manetta meccanica command link
Manetta elettronica command link plus

Per il connettore già fatto ce ne sono tanti in rete ma non li ho mai provati, anche perché costano uno sproposito, quello che hai mostrato dovrebbe andare bene ma non garantisco, a occhio il connettore è quello yamaha e misembra che la porta NMEA 2000 sia femmina.

grazie ray x la preziosa collaborazione

ho la manetta meccanica, ho questo connettore dispo a 6 pin che va al secondo strumento penso che non ho (mi hanno dato cavo ma lo strum e' opzional)

prendero' questo fuku comne cavolo si chiama 4 pin magari ma dove si collega sulle porte?sai che ancora nn l'ho capito...
